آشنایی با انوع پمپ فشار قوی و کاربرد هر کدام

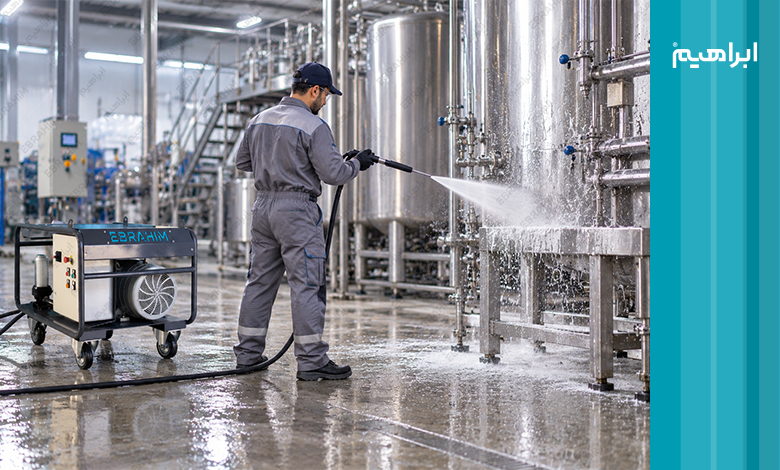

پمپ فشار قوی چیست؟
پمپ فشار قوی دستگاهی است که سیالات را با فشار بسیار زیاد پمپاژ می‌کند. این پمپ‌ها با تبدیل انرژی مکانیکی به انرژی هیدرولیکی، سیال را با سرعت و نیروی بسیار زیادی به بیرون پرتاب می‌کنند. مکانیزم عملکرد پمپ‌های فشار قوی بر اساس نوع آن‌ها متفاوت است، اما به طور کلی، همه آن‌ها از یک اصل مشترک پیروی می‌کنند: افزایش سرعت سیال و کاهش سطح مقطع خروجی.
به زبان ساده‌تر، پمپ فشار قوی سیال را به داخل یک محفظه تنگ و باریک هدایت می‌کند. با چرخش پروانه یا پیستون داخل پمپ، سیال به سمت خروجی رانده شده و در نتیجه فشار آن به شدت افزایش می‌یابد. این فشار بالا باعث می‌شود که سیال با سرعت بسیار زیادی از نازل خروجی خارج شود. از جمله کاربردهای مهم پمپ‌های فشار قوی می‌توان به شستشوی صنعتی، صنایع غذایی، نفت و گاز، آتش‌نشانی و … اشاره کرد.
اجزای سازنده پمپ فشار قوی
پمپ‌های فشار قوی یکی از اجزای مهم و پرکاربرد بسیاری از سیستم‌های صنعتی هستند که سیالات را با فشار بسیار بالا جابجا می‌کنند. عملکرد این پمپ‌ها به تعامل دقیق اجزای مختلف آن بستگی دارد. در زیر به بررسی هر یک از اجزا سازنده پمپ و نقش آن‌ها می‌پردازیم که عبارتند از:
- پروانه (Impeller): مهمترین بخش سازنده پمپ است که با چرخش سریع، سیال را به سمت خروجی هدایت کرده و انرژی جنبشی به آن می‌دهد. شکل هندسی پره‌های پروانه و سرعت چرخش آن، میزان فشار و دبی خروجی پمپ را تعیین می‌کند.
- محفظه (Casing): محفظه اطراف پروانه را در بر می‌گیرد و مسیر حرکت سیال را هدایت می‌کند. همچنین، با ایجاد فشار در خروجی، به افزایش انرژی پتانسیل سیال کمک می‌کند.
- شفت (Shaft): شفت به پروانه متصل است و نیروی محرک را از موتور به پروانه منتقل می‌کند. جنس شفت باید به اندازه‌ای مقاوم باشد که در برابر نیروهای گریز از مرکز و پیچشی مقاومت کند.
- یاتاقان‌ها (Bearings): یاتاقان‌ها از شفت پشتیبانی کرده و اصطکاک بین شفت و محفظه را کاهش می‌دهند. انتخاب نوع یاتاقان به عوامل مختلفی مانند سرعت چرخش، بار وارده و دمای کاری بستگی دارد.
- آب‌بندی مکانیکی (Mechanical Seal): آب‌بندی مکانیکی از نشت سیال از محل اتصال شفت به محفظه جلوگیری می‌کند. این قطعه یکی از حساس‌ترین اجزای پمپ است و طراحی و انتخاب آن باید با دقت انجام شود.
- ورودی و خروجی (Inlet and Outlet): ورودی، محل ورود سیال به پمپ و خروجی، محل خروج سیال با فشار بالا است. ابعاد و شکل هندسی ورودی و خروجی بر روی عملکرد هیدرولیکی پمپ تأثیرگذار است.
- موتور (Motor): موتور نیروی محرکه مورد نیاز برای چرخش پروانه را تأمین می‌کند. انتخاب نوع موتور به عوامل مختلفی مانند قدرت مورد نیاز، نوع جریان برق و شرایط محیطی بستگی دارد.
- شیرهای کنترل: برای تنظیم دبی و فشار سیال
- فیلتر: برای جلوگیری از ورود ذرات جامد به پمپ و آسیب رساندن به آن
- مانومتر: برای اندازه‌گیری فشار خروجی پمپ
- سوپاپ اطمینان: برای جلوگیری از افزایش بیش از حد فشار و آسیب دیدن پمپ
عملکرد پمپ فشار قوی در واترجت صنعتی
پمپ فشار قوی قلب تپنده دستگاه واترجت صنعتی است. در دستگاه‌های کارواش، پمپ وظیفه افزایش فشار آب ورودی را بر عهده دارد. به عبارت ساده‌تر، پمپ، آب با فشار معمولی را به جریانی قدرتمند و پر فشار تبدیل می‌کند که قادر است انواع آلودگی‌ها را از سطوح مختلف پاک کند. عملکرد پمپ‌ها به دو بخش اصلی تقسیم می‌شود: آبگیری و فشاردهی. در مرحله آبگیری، پمپ با ایجاد خلأ، آب را به داخل محفظه خود می‌کشد. سپس با حرکت اجزای داخلی پمپ، این آب تحت فشار قرار گرفته و از طریق نازل با سرعت بسیار زیاد به بیرون پرتاب می‌شود.
همچنین لازم به ذکر است که پمپ‌های فشار قوی در هر دو نوع واترجت آب سرد و کارواش آب گرم کاربرد دارند. انتخاب نوع پمپ به عواملی مانند دمای آب، فشار مورد نیاز، نوع آلودگی و کاربرد خاص واترجت بستگی دارد. واترجت‌های آب گرم برای از بین بردن آلودگی‌های سخت و روغنی موثرتر هستند، در حالی که واترجت‌های آب سرد برای مصارف عمومی‌تر مناسب‌ترند.
اهمیت استفاده از پمپ‌های با کیفیت در واترجت‌های صنعتی بسیار زیاد است. عملکرد صحیح پمپ، مستقیماً بر روی کارایی دستگاه و طول عمر آن تأثیر می‌گذارد. همچنین، فشار آبی که از پمپ خارج می‌شود بسیار زیاد است و در صورت عدم رعایت نکات ایمنی، می‌تواند خطرناک باشد. بنابراین، توصیه می‌شود که همواره از واترجت‌های صنعتی با کیفیت و مجهز به پمپ‌های قدرتمند و ایمن استفاده شود. علاوه بر این، استفاده از نازل‌های مختلف با زاویه پاشش متفاوت، به کاربر امکان می‌دهد تا برای انواع سطوح و آلودگی‌ها، بهترین عملکرد را از دستگاه خود دریافت کند.
انواع پمپ فشار قوی
پمپ‌های فشار قوی به دلیل کاربردهای گسترده در صنایع مختلف، در انواع متنوعی تولید می‌شوند. هر یک از این انواع، ویژگی‌های خاص خود را داشته و برای کاربردهای مشخصی مناسب هستند. در ادامه به معرفی برخی از انواع پمپ‌های فشار قوی خواهیم پرداخت که عبارتند از:
- پمپ سانتریفیوژی
- پمپ پیستونی
- پمپ دیافراگمی
- پمپ روتاری
- پمپ بلانجری
پمپ سانتریفیوژ چند مرحله‌ای
پمپ‌های سانتریفیوژ چند مرحله‌ای با بهره‌گیری از چندین پروانه که به صورت سری قرار گرفته‌اند، فشار سیال را به طور قابل توجهی افزایش می‌دهند. در این پمپ‌ها، سیال پس از ورود به پمپ، به پروانه اول برخورد کرده و انرژی جنبشی می‌گیرد. سپس، این انرژی جنبشی به فشار تبدیل شده و سیال با فشار بیشتری به پروانه بعدی منتقل می‌شود. این فرآیند در تمام مراحل تکرار می‌شود تا اینکه سیال با فشار مورد نظر به خروجی پمپ برسد.
هر مرحله از پمپ، فشار سیال را به مقدار مشخصی افزایش می‌دهد و در نهایت با جمع شدن فشار تمام مراحل، فشار خروجی پمپ به دست می‌آید. به عبارت دیگر، پمپ‌های سانتریفیوژ چند مرحله‌ای با تقسیم کار بین چندین پروانه، قادر به ایجاد فشارهای بسیار بالاتری نسبت به پمپ‌های تک مرحله‌ای هستند. در ادامه به مهمترین کاربردهای پمپ فشار قوی سانتریفیوژ چند مرحله ای می‌پردازیم که عبارتند از:
- سیستم های آبرسانی شهری
- صنایع شیمیایی
- نیروگاه ها و صنایع غذایی
پمپ پیستونی فشار قوی
پمپ‌های پیستونی با ایجاد تغییرات حجمی در یک محفظه بسته، سیال را مکش و تخلیه می‌کنند. در این پمپ‌ها، یک پیستون به صورت رفت و برگشتی درون سیلندر حرکت می‌کند. در حین حرکت پیستون به سمت عقب، خلائی در سیلندر ایجاد شده و سیال از طریق شیر ورودی به داخل سیلندر کشیده می‌شود.
با حرکت پیستون به سمت جلو، حجم محفظه کاهش یافته و فشار سیال افزایش می‌یابد. در نهایت، با باز شدن شیر خروجی، سیال با فشار بالا از پمپ خارج می‌شود. این چرخه به صورت مداوم تکرار شده و باعث پمپاژ پیوسته سیال می‌شود. پمپ‌های پیستونی به دلیل قابلیت ایجاد فشار بسیار بالا، برای کاربردهایی مانند سیستم‌های هیدرولیک، تزریق سوخت و پاشش رنگ مناسب هستند.
پمپ دیافراگمی
پمپ‌های دیافراگمی با استفاده از یک دیافراگم ارتعاشی، سیال را به داخل و خارج از محفظه پمپ جابجا می‌کنند. این دیافراگم با حرکت رفت و برگشتی خود، حجم محفظه را تغییر داده و باعث ایجاد اختلاف فشار می‌شود. در نتیجه، سیال از طریق شیرهای ورودی و خروجی به داخل و خارج پمپ جریان می‌یابد.
با هر حرکت دیافراگم، یک حجم معینی از سیال جابجا می‌شود و به این ترتیب، پمپاژ به صورت پیوسته انجام می‌شود. پمپ‌های دیافراگمی به دلیل ساختار ساده، قابلیت پمپاژ سیالات ویسکوز و ساینده و همچنین عدم نیاز به پرایم شدن، در صنایع مختلفی مورد استفاده قرار می‌گیرند. در ادامه به مهم ترین کاربرد های پمپ فشار قوی دیافراگمی اشاره خواهیم کرد که عبارتند از:
- صنایع شیمیایی
- صنایع غذایی
- صنایع دارویی
- تصفیه آب و فاضلاب
پمپ فشارقوی روتاری
پمپ‌های روتاری با استفاده از دو روتور که در جهت مخالف یکدیگر می‌چرخند، سیال را به داخل محفظه پمپ کشیده و سپس با ایجاد فشار آن را به بیرون می‌رانند. این روتورها در داخل یک محفظه قرار دارند و با چرخش خود، محفظه‌های کوچکی را ایجاد می‌کنند. در حین چرخش روتورها، این محفظه‌ها سیال را به سمت خروجی پمپ هدایت کرده و با کاهش حجم محفظه، فشار سیال افزایش می‌یابد. به این ترتیب، سیال با فشار از پمپ خارج می‌شود.
پمپ‌های روتاری به دلیل ساختار ساده، راندمان بالا و قابلیت پمپاژ سیالات ویسکوز، در صنایع مختلفی کاربرد دارند. مهم ترین کاربردهای پمپ فشار قوی روتاری عبارتند از:
- صنایع غذایی
- صنایع دارویی
- صنایع کاغذسازی
- صنایع نفت و گاز
پمپ پلانجری با فشار قوی
پمپ پلانجری نوعی پمپ رفت و برگشتی است که برای ایجاد فشارهای بسیار بالا و پمپاژ سیالات ویسکوز، ساینده و یا حاوی ذرات جامد طراحی شده است. در این نوع پمپ، یک عضو متحرک به نام پلانجر وظیفه ایجاد فشار و پمپاژ سیال را بر عهده دارد. پلانجر در واقع یک استوانه صلب و مقاوم است که در داخل سیلندر پمپ حرکت رفت و برگشتی انجام می‌دهد. این پمپ ها که از نظر ساختار بسیار شبیه به پمپ های روتاری هستند، کاربرد های بسیار متنوعی در صنایع دارند. از جمله مهمترین کاربرد های آن ها عبارتند از:
- صنایع نفت و گاز
- صنایع شیمیایی
- صنایع معدنی و صنایع کاغذسازی
مقایسه پمپ فشار قوی پیستونی و پلانجری در دستگاه واترجت
پمپ‌های فشار قوی پلانجری و پیستونی هر دو از انواع پمپ‌های رفت و برگشتی هستند که با حرکت خطی یک عضو متحرک، سیال را پمپاژ می‌کنند. تفاوت اصلی این دو نوع پمپ در شکل و جنس عضو متحرک آن‌هاست.
پیستون‌ها معمولاً دارای یک بخش باریک و بلند هستند که در فشارهای بالا ممکن است خم شوند. به همین دلیل، پیستون‌ها بیشتر برای پمپاژ سیالات با فشار پایین مناسب هستند. در مقابل، پلانجرها استوانه‌های ضخیمی هستند که مقاومت بسیار بالاتری در برابر فشار دارند و برای پمپاژ سیالات با فشار بالا و بسیار ساینده مانند مواد شیمیایی خورنده و ساینده مورد استفاده قرار می‌گیرند. پلانجرها معمولاً از جنس سرامیک یا کاربید تنگستن ساخته می‌شوند تا در برابر سایش و خوردگی مقاوم باشند.
انواع انتقال دهنده نیرو در پمپ فشار قوی رفت و برگشتی
پمپ‌های فشار قوی رفت و برگشتی برای عملکرد خود به نیروی محرکه نیاز دارند که معمولاً توسط یک موتور تأمین می‌شود. موتورها به طور معمول حرکت دورانی ایجاد می‌کنند، در حالی که پمپ‌های رفت و برگشتی برای کارکرد صحیح به حرکت خطی نیاز دارند. بنابراین، یک مکانیزم واسط برای تبدیل حرکت دورانی به خطی در این پمپ‌ها ضروری است.
دو روش اصلی برای انتقال نیرو در پمپ‌های رفت و برگشتی عبارتند از:
- سیستم صفحه غلطان: در این روش، انرژی موتور به یک صفحه غلطان منتقل می‌شود. این صفحه با چرخش نامنظم خود، به پلانجر اجازه می‌دهد تا در نقاط مختلف حرکت خود به عقب کشیده شده و یا به جلو رانده شود. در واقع، صفحه غلطان با ایجاد یک حرکت نوسانی، پلانجر را به صورت رفت و برگشتی حرکت می‌دهد. زمانی که صفحه غلطان به پلانجر فضا می‌دهد، فنر پلانجر را به عقب کشیده و عمل مکش سیال انجام می‌شود. در نقطه مقابل، زمانی که صفحه غلطان به پلانجر فشار وارد می‌کند، پلانجر به جلو حرکت کرده و سیال را با فشار از پمپ خارج می‌کند.
- سیستم میل لنگ: در این روش، یک میل لنگ به عنوان واسطه بین موتور و پلانجر عمل می‌کند. با چرخش میل لنگ، یک حرکت رفت و برگشتی به پلانجر منتقل می‌شود. هنگامی که میل لنگ در موقعیت فرورفتگی قرار دارد، فنر پلانجر را به عقب کشیده و عمل مکش انجام می‌شود. برعکس، زمانی که میل لنگ در موقعیت برآمدگی قرار دارد، پلانجر به جلو رانده شده و سیال با فشار از پمپ خارج می‌شود.
مهم ترین کاربرد های پمپ فشار قوی
پمپ‌های فشار قوی به دلیل توانایی ایجاد فشار بسیار زیاد، در صنایع و کاربردهای متنوعی مورد استفاده قرار می‌گیرند. این پمپ‌ها سیالات را با سرعت و نیروی زیادی به بیرون پرتاب می‌کنند که این ویژگی آن‌ها را برای بسیاری از فرآیندهای صنعتی و خدماتی ضروری ساخته است.
برخی از مهمترین کاربردهای پمپ‌های فشار قوی عبارتند از:

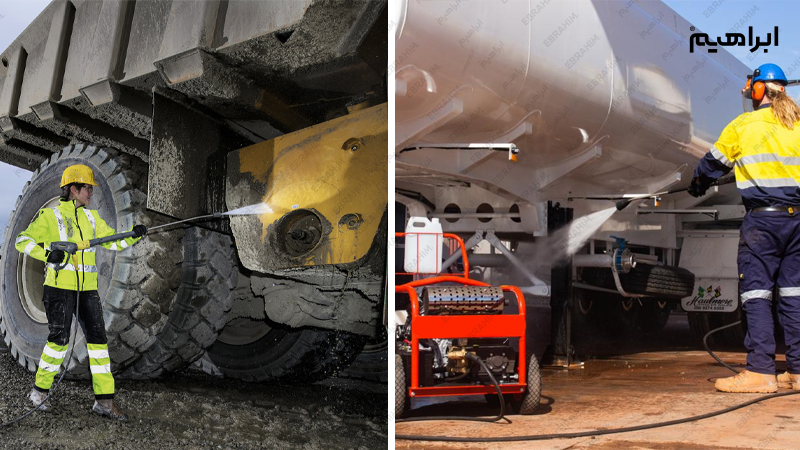

- شستشو و نظافت صنعتی: پمپ‌های فشار قوی برای شستشوی سطوح بزرگ، تجهیزات صنعتی، خودروها، ساختمان‌ها و … به کار می‌روند. در این کاربرد، فشار بالای آب یا مواد شوینده باعث حذف سریع و موثر آلودگی‌ها می‌شود.
- صنایع غذایی: در صنایع غذایی، پمپ‌های فشار قوی برای شستشوی تجهیزات، بسته‌بندی‌ها و خطوط تولید استفاده می‌شوند. همچنین در فرآیندهای مانند آبگیری مواد غذایی و انتقال مواد نیمه‌جامد نیز کاربرد دارند.
- صنایع نفت و گاز: در صنایع نفت و گاز، پمپ‌های فشار قوی برای تزریق مواد شیمیایی، شستشوی مخازن و لوله‌ها، و انتقال سیالات با فشار بالا به کار می‌روند.
- آتش‌نشانی: پمپ‌های آتش‌نشانی از نوع فشار قوی هستند و برای اطفاء حریق با استفاده از آب یا کف با فشار بالا به کار می‌روند.
- صنایع کاغذسازی: در صنایع کاغذسازی، پمپ‌های فشار قوی برای شستشوی خمیر کاغذ و تجهیزات استفاده می‌شوند.
- صنایع آبکاری: در صنایع آبکاری، پمپ‌های فشار قوی برای شستشوی قطعات پس از آبکاری و حذف مواد شیمیایی اضافی به کار می‌روند.
- سیستم‌های آبیاری: در کشاورزی، پمپ‌های فشار قوی برای آبیاری قطره‌ای و بارانی استفاده می‌شوند.
- صنایع خودروسازی: در صنایع خودروسازی، پمپ‌های فشار قوی برای شستشوی بدنه خودروها و قطعات آن‌ها به کار می‌روند.
راهنمای انتخاب بهترین پمپ فشار قوی
انتخاب پمپ فشار قوی مناسب برای هر کس، نیازمند بررسی دقیق عوامل مختلفی است. از جمله مهم ترین مواردی که در هنگام انتخاب پمپ باید به آن اشاره نمود عبارتند از:
- نوع سیالی که باید پمپاژ شود (ویسکوزیته، دما، خورندگی)
- فشار مورد نیاز
- دبی مورد نظر
- شرایط کاری (دما، فشار محیط، ارتعاشات)
- بودجه در نظر گرفته شده
- جنس بدنه پمپ
- نوع آب‌بندی
- جنس پروانه و سایر اجزای پمپ
شرکت ابراهیم با سال‌ها تجربه در زمینه ارائه انواع پمپ‌ها و تجهیزات پمپاژ، یکی از معتبرترین شرکت‌های فعال در این حوزه است. این شرکت با ارائه طیف گسترده‌ای از پمپ‌های فشار قوی از برندهای معتبر جهانی و همچنین خدمات مشاوره‌ای تخصصی، آماده ارائه خدمات به مشتریان خود در صنایع مختلف است. کارشناسان مجرب شرکت ابراهیم با بررسی دقیق نیازهای شما، بهترین پمپ را برای کاربردتان پیشنهاد داده و شما را در انتخاب و نصب آن راهنمایی خواهند کرد. برای کسب اطلاعات بیشتر و مشاوره رایگان با کارشناسان شرکت ابراهیم ر تماس بگیرید.
